Was ist Überspannung?

Jedes elektrische Netz arbeitet mit einer bestimmeten Nennspannung. Das Netz kann störungsbedingt auf eine Spannung gebracht werden, die höher ist als seine Nennspannung. Dies wird als Überspannung oder Stossspannung bezeichnet, wenn der Impuls sehr kurz ist. Man spricht dann von sogenannten transienten Überspannungen.

Transiente Überspannungen haben vier Hauptursachen:

• Blitzschlag (LEMP)
• Sapnnungsspitzen aufgrund von Schaltvorgängen, z.B. in Industrieanlagen (SEMP)
• Elektrostatische Entladungen (ESD)
• Nukleare elektromagnetische Impulse (NEMP)

Welche Folgen können Überspannungen haben?

Überspannungen beeinträchtigen elektronische Geräte auf viele Arten, die hier in absteigender Reihenfolge ihres Schweregrades aufgelistet sind:

• Zerstörung
  • Spannungsdurchschlag
  • Bauelemente
  • Anschlüsse und Leiterplatinen
• Betriebsstörungen
  • Undefinierter Betrieb von Logik, Thyristoren und Triacs
  • Löschen von Speicherinhalten
  • Programmfehler oder -abstürze
  • Daten- und Übertragungsfehler
• Vorzeitige Alterung
  • Bauelemente, die Überspannungen ausgesetzt sind, haben kürzere Lebensdauer.

Wie schützt man sich vor Überspannungen?

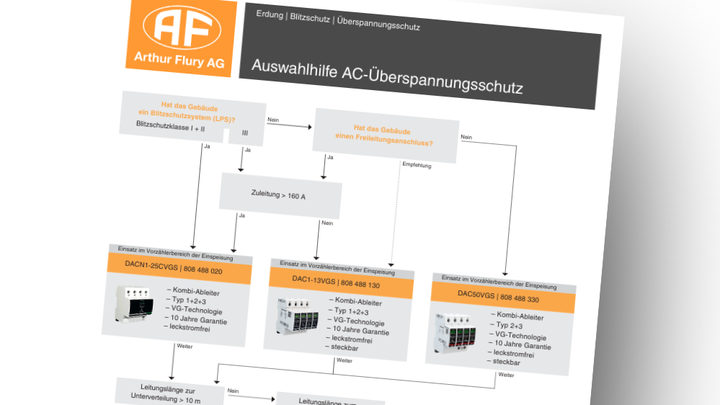

Überspannungsschutzgeräte (Surge Protective Devices, SPDs) werden allgemein alle Geräte zum Schutz vor Spannungsspitzen bezeichnet. Sie bilden eine anerkannte und wirkungsvolle Lösung gegen Überspannungen. Um ein Höchstmass an Schutz zu erzielen, müssen die Komponenten richtig eingesetzt werden. Unsere Auswahlhilfe hilft ihnen bei der schnellen, richtigen Anwendung unserer Produkte.

Im Bereich der Niederspannung unterscheidet man die folgenden Typen von Überspannungsschutz:

• Typ 1 - Blitzstromableiter
  Werden je nach Ausführung im Vorzählerbereich oder direkt dahinter eingesetzt, also dort, wo im Fall des direkten Blitzeinschlages die höchsten Ströme abzuleiten sind.
• Typ 2 - Überspannungsschutz
  Werden in der Haupt- oder Unterverteilung der elektrischen Installation eingesetzt und schützen die nachgeschalteten Leitungen sowie elektrischen Anlagen.
• Typ 3 - Feinschutz
  Der Einsatzort befindet sich in unmittelbarer Nähe zum Endgerät. Sie reduzieren die, schon von den Typ 2 Ableitern verringerte Überspannung, auf ein für handelsübliche Endgeräte ungefährliches Niveau.
• Kombi-Ableiter
  Bieten den den jeweilss gleichwertigene Schutz, wie wenn die Überspannungsschutzgeräte entkoppelt wären. Sie bieten den Vorteil niedrigerer Installationskosten und einfacherer Auswahl. Ausserdem ist keine Berechnung der Entkopplung notwendig.

Überspannungsableiter gibt es in verschiedenen Bauarten:

• Metalloxid-Varistoren (MOV)
• Getriggerte Funkenstrecke
• Gasgefüllte Funkenstrecke (GSG)+MOV = Citel VG-Technologie

Die patentierte Citel VG-Technologie ist das Ergebnis von über 80 Jahren Erfahrung in der Entwicklung auf dem Gebiet der Gasentladungsröhren.

Die Ableiter mit VG-Technologie zeichnen sich durch folgende Merkmale aus:

• Erhöhte Robustheit und Zuverlässigkeit durch die Gasgefüllte Funkenstrecke
• Bester Schutzpegel mit höchstem Ableitstrom
• Erhöhte TOV (temporary overvoltage) Festigkeit
• Kein (Netz-) Folgestrom oder Kurzschlussstrom
• Sichere Trenn- und Gerätestatus-Signalisierung
• Maximale Lebensdauer
• Vereinfachte Anwendung: Aufgrund seines optimierten Schutzpegels, kann das VG-Überspannungsschutzgerät ohne jeden zusätzlichen Überspannungsschutz eingesetzt werden.
• 10 Jahre Garantie

Schweiz: Überspannungsschutz im Wohnungsbau - Pflicht oder nicht?

Überspannungsschutz spielt im modernen Wohnungsbau eine zunehmend wichtige Rolle. Empfindliche elektronische Geräte, Photovoltaikanlagen, Wärmepumpen und Smart-Home-Systeme erhöhen die Anforderungen an eine zuverlässige Schutzlösung. Gleichzeitig stellen Normen und Richtlinien klare Anforderungen an Planung und Installation.

Überspannungsschutz: Pflicht oder nicht? Machen Sie jetzt den Schnellcheck und finden Sie schnell und einfach das passende Produkt.

Immer wieder stellte sich im Wohnungsbau die Frage, ob eine Überspannungs Schutzeinrichtung installiert werden muss oder nicht. Diese Unsicherheit wurde mit der SN 411000 Niederspannungs-Installationsnorm NIN 2020, Kapitel 4.4.3, klar geregelt.

Was gilt seit dem 1. Januar 2020?

Auf eine Überspannungs-Schutzeinrichtung darf nur verzichtet werden, wenn:

Der Wert der elektrischen Anlage kleiner ist als das 50-fache der Kosten für die Installation des Überspannungsschutzes am Anlage-Einspeisepunkt. Ist diese Bedingung nicht erfüllt, ist der Einbau vorgeschrieben

Beispiel

Wert der elektrischen Anlage: CHF 50'000

1/50 der elektrischen Anlage: CHF 1'000

Liegt der Preis der Überspannungs-Schutzeinrichtung inklusive Installation am Anlage-Einspeisepunkt unter CHF 1'000, muss sie installiert werden. In der Praxis sind die Kosten der elektrischen Anlage meist um ein Vielfaches höher als das 50-fache der Kosten einer Überspannungs-Schutzeinrichtung am Anlage-Einspeisepunkt.

Installationskosten Überspannungsschutz

Die Installationskosten hängen vom Überspannungschutz-Typ ab welcher eingesetzt wird. Ein Typ 1 ist überlicherweise etwas teurer als ein reiner Typ 2 Ableiter.

Die Installationskosten liegen daher im Bereich von CHF 300 bis CHF 700.

Damit ist die Installation eines Überspannungsschutzgerätes am Anlage-Einspeisepunkt in den meisten Fällen Pflicht.

Fazit

Überspannungsschutz ist heute nicht nur eine sinnvolle Investition zum Schutz Ihrer Werte, sondern in der Regel auch eine normative Pflicht.
